升級！HA-820A程控高壓放大器詳解
功能描述
1.高性能
輸出范圍±400V
帶寬高達400kHz
爬升速率達500V/μs2
2.增益偏置高分辨率可調
支持小0.05倍調節增益，調節范圍0~100倍
支持小0.2V輸出加偏置電壓，加偏范圍±400V3
3.內置多重保護
輸入過壓保護，額定輸入±5V，最大支持±10V，超過10V將觸發保護
輸出過壓保護，輸出過壓會導致波形失真，配有軟硬件控制的雙重過壓保護內部過熱保護過功率及過流保護
4.手動操作簡單
編碼器快轉、慢轉、按壓多操作識別，實現參數快調、細調、切換菜單等操作
輸出按鈕單擊切換輸出狀態，連續按下優先關閉輸出
5.可編程控制
上位機可編程控制，調整參數、控制輸出、修改系統設置
使用RS-485通信，通信距離長，可一對多控制
程控過程
本機采用主從模式，在硬件上選用RS485半雙工雙線通信，使用時只需要兩根信號線即可完成通信和實現控制放大器（主從站共地），傳輸距離遠；軟件協議采用Modbus RTU協議，可兼容多種設備作為主站控制。
主從模式下，先由主站發送命令到從站，從站接收到命令，判斷命令是否是預先設置好的，是則執行并反饋，如果命令異常，或設備異常，則返回異常提示代碼。
操作流程
1.程控接線
使用程控放大器前需要先將設備的電源、通信線、輸入輸出線連接（有必要時連接Monitor端進行示波器監測）。

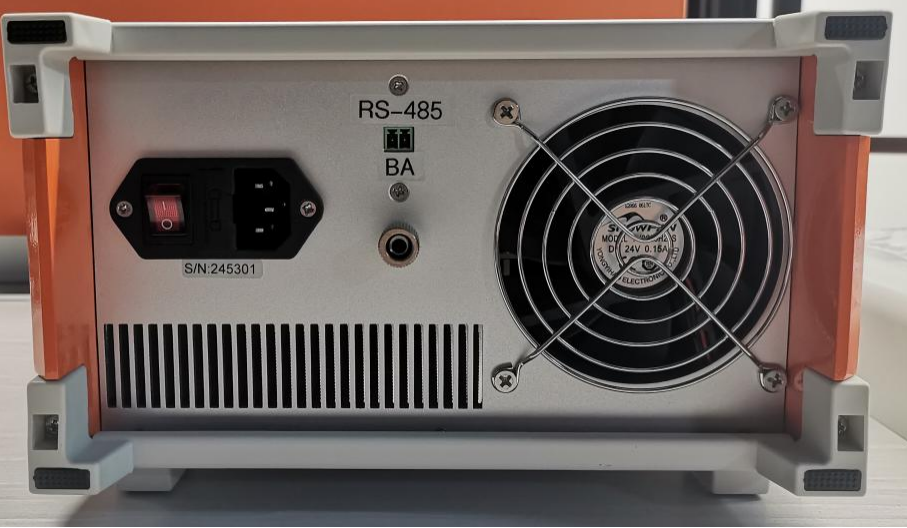

這里重點描述通信接口的接線，通信接口位于機身后蓋，具有RS-485標識和通信線定義標識，如圖。

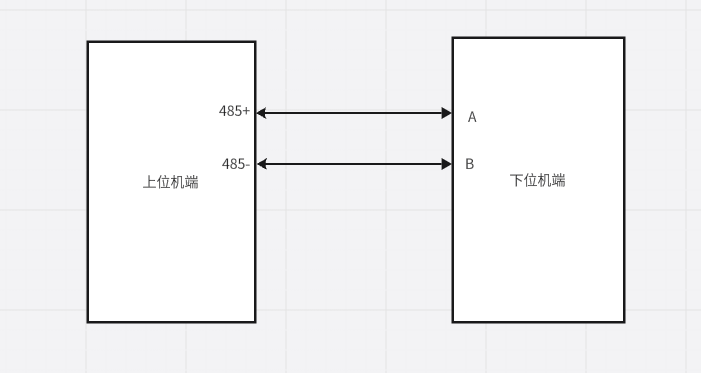

用戶需要將上位機端485接口的485+、485-（對應A、B）引出，將其接入可拔插接線端子。

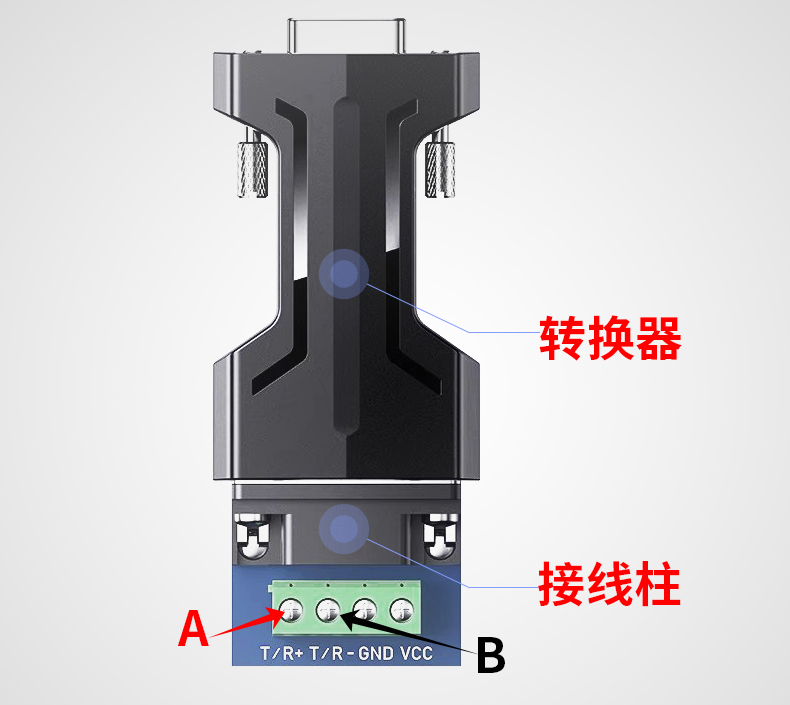

上位機端的端口這里使用485轉接器（圖為232轉485轉換器，做接線演示），用戶根據需要自備合適的RS-485轉換器。對于485的DB-9接口，不同廠家生產的轉換器的引腳定義可能不同，廠家一般會贈送一個DB-9接線柱，將需要使用的引腳引出。這里以紅色線A，黑色線B，從轉換器中接出通信線。
以紅色線A，黑色線B，下位機端接線如圖（螺絲朝上，紅線接到右孔，黑線接到左孔）。
2.上位機控制
本機預設的可程控功能有多種，包括放大器參數調整和機器系統設置，功能操作由對應指令控制，用戶可根據通信協議說明自定義操作，實現機器的可編程、自動化控制。
假設上位機是電腦，使用串口助手，線路連接完畢后，打開電源，等待開機，點擊串口助手上的打開串口，輸入指令，點擊發送，等待下位機反饋，再次輸入指令，重復整個過程。
要實現自動化控制，需要用戶選擇一個可以定時發送數據的串口助手或者其它程序，將預設指令填入發送區，然后程序依次發送控制指令，指令包括參數設置指令（設置輸出增益、偏置、輸出開關控制等）和數據獲取指令（輸出電壓、電流等）。
機器的智能化控制程度是由上位機程序決定，上位機可以獲取機器的輸出情況（預留有數據獲取指令）和外部的模擬量變化進行更加智能化的控制，目前上位機程序需用戶自備。
HA-820A是一款操作簡單、應用范圍廣的程控高壓放大器，支持0~100倍的電壓增益，電壓輸出范圍為-400V~+400V，當輸出基準電壓 400Vp-p 時，帶寬高達 400kHz，壓擺率達到500V/μs，可通過通信接口實現自動調整放大器輸出增益、偏置等參數。
