選對二極管，效率翻倍！工程師都在用的選型指南
在電子電路設計中，二極管看似是一個簡單的元件，但它的選型直接影響電路的效率、穩定性和壽命。選錯二極管可能導致發熱嚴重、響應速度慢，甚至系統崩潰。那么，工程師該如何快速準確地選擇合適的二極管？本文將從關鍵參數、應用場景和選型技巧三方面，助你輕松提升電路性能！
一、二極管選型的五大關鍵參數
1. 正向電流（IF）
- 定義：二極管能長期穩定通過的最大電流。
- 選型要點：實際工作電流應≤額定IF的70%，避免過熱損壞。
2. 反向電壓（VR）
- 定義：二極管能承受的最大反向電壓。
- 選型要點：選擇VR ≥ 實際電路高至反向電壓的1.5倍，確保安全裕量。
3. 正向壓降（VF）
- 定義：二極管導通時的電壓損耗。
- 選型要點：低VF可減少功耗（如肖特基二極管VF低至0.3V）。
#4. 反向恢復時間（Trr）
- 定義：二極管從導通到截止的切換速度。
- 選型要點：高頻電路（如開關電源）需選Trr小的快恢復二極管或肖特基二極管。
5. 結溫（Tj）
- 定義：二極管PN結的最高耐受溫度。
- 選型要點：高溫環境（如汽車電子）需選高Tj型號（如175℃以上）。
二、不同應用場景的二極管推薦方案
1. 電源整流
- 推薦類型：普通整流二極管（如1N4007）、快恢復二極管（如FR107）。
- 關鍵點：高耐壓、大電流能力。
2. 高頻開關電路
- 推薦類型：肖特基二極管（如1N5819）、超快恢復二極管（如UF4007）。
- 關鍵點：低Trr、低VF，減少開關損耗。
3. LED驅動
- 推薦類型：低VF肖特基二極管或硅二極管（如1N4148）。
- 關鍵點：減少能量損耗，提高LED效率。
4. 防反接保護
- 推薦類型：大電流肖特基二極管（如SS34）。
- 關鍵點：低功耗，防止電源反接燒毀電路。
5. 穩壓與瞬態保護
- 推薦類型：齊納二極管（如1N4733A）、TVS二極管（如P6KE6.8A）。
- 關鍵點：準確穩壓或吸收浪涌電壓。
三、工程師選型避坑指南
?避免只看價格：低價二極管可能參數虛標，長期使用故障率高。
? 注意封裝散熱：大電流應用需選TO-220等散熱好的封裝。
? 關注品牌可靠性：推薦ON Semi、ST、Vishay等品牌。
? 實測驗證：關鍵電路務必做高溫、高負載老化測試。
二極管雖小，卻是電子系統的“守門人”。掌握選型技巧，不僅能提升電路效率，還能減少故障率，延長設備壽命。無論是電源設計、信號處理還是高頻應用，選擇合適的二極管，讓你的項目事半功倍！

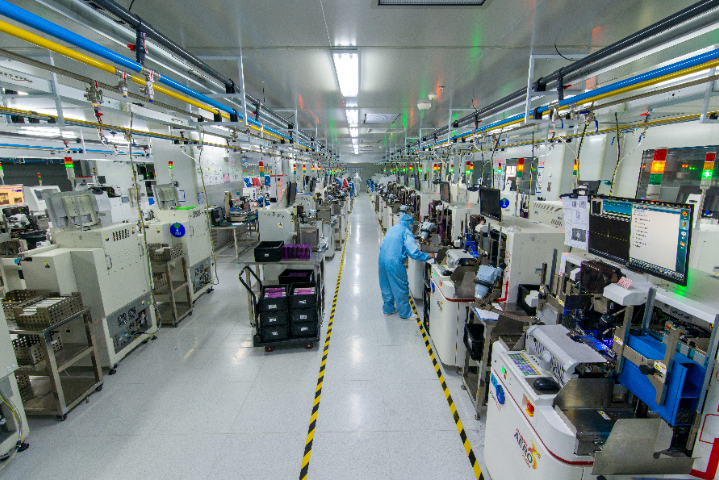

海創微電子（鹽城）有限公司成立于2017年，由江蘇海創微電子全資控股投資興建，公司坐落于長三角腹地江蘇省鹽城市高新技術開發區，是一家致力于半導體分立器件研發設計、生產制造、銷售服務及提供完整分立器件解決方案的高科技企業。公司根據市場及客戶需求，分別在深圳、佛山、杭州、上海、無錫、成都、西安設立營銷及售后服務中心，經過多年發展，公司不斷優化內部流程，秉承“海納百川，共創未來”的經營理念，堅持“可靠、可信賴、長期發展”的價值觀，持續為客戶和社會創造價值。
